东拼西凑的d类数字小功放

换了好几个d类数字功放板，目前只有这个感觉比较好，双电压+-48v供电，商家是宣传是这样说的：频率响应10-35KHZ，可做超低音，也可做超高音，声音甜美柔和，高音清脆不刺耳，有不亚于AB类的音质，又有AB类不可触及的高效率。

这里记录一下，有些功放板不能直接使用常规的喇叭保护板，解决方法是功放输出地与喇叭地直连，不要接在喇叭保护板上，即是功放板输出地与保护板地分离不能共地。

下图的接法会导致保护板电磁不动作，拆下中间的两条蓝线左右声道地，直接接到到喇叭接线端就可以了。

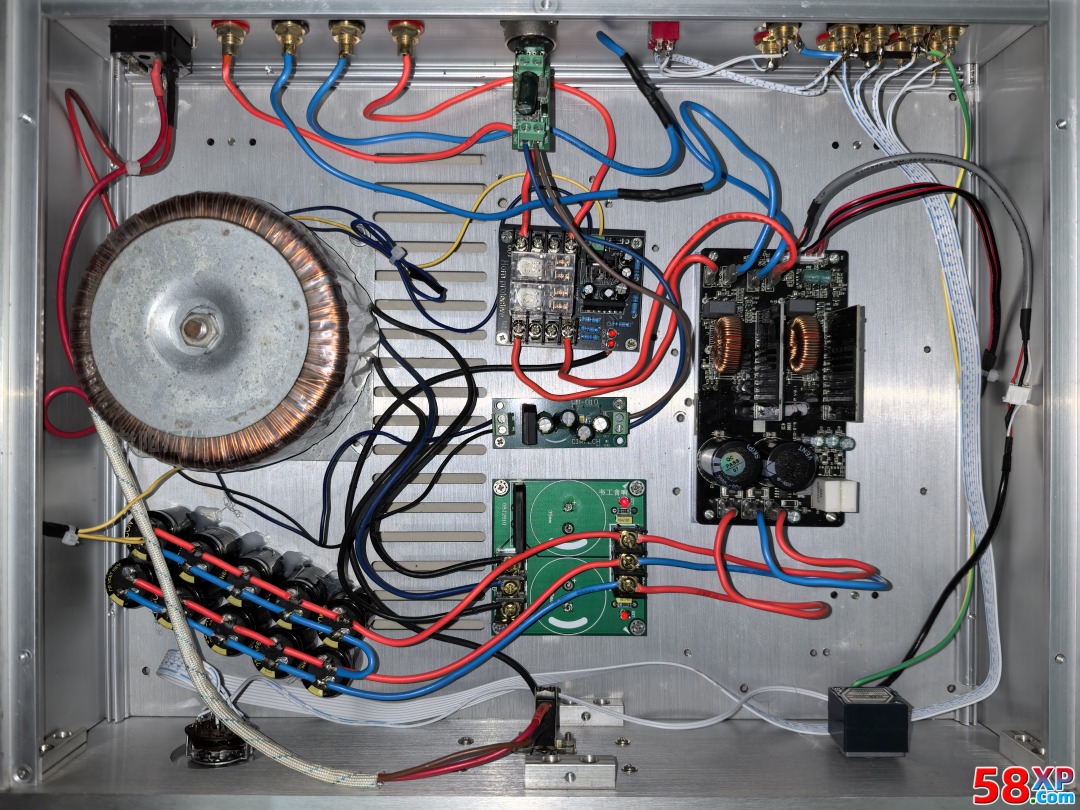

几天后最终改造补图，整流板滤波的二个10000uf电容换为10个2200uf电容。
